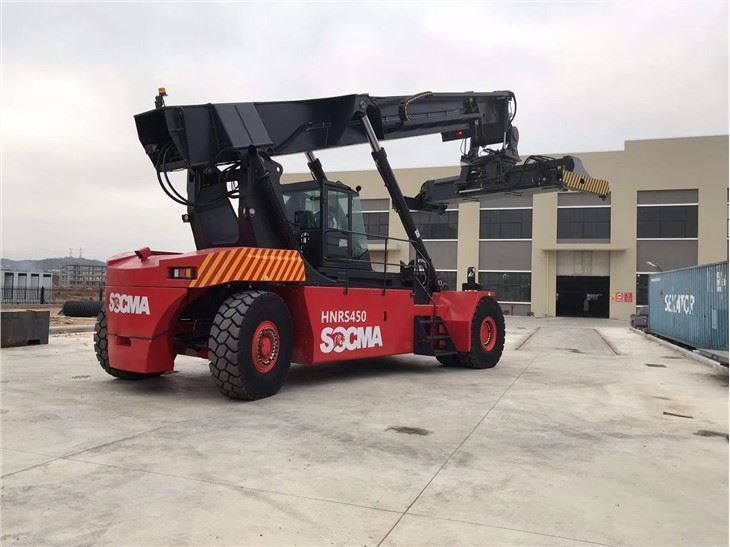

Penyusun Jangkauan Bekas 45 Tan

Model

HNRS45

Unit kuasa

Diesel

Jenis operasi

Pemandu duduk

Kapasiti beban (L1, L2, L3)

Q (kg)

45000/31000/16000

Pusat beban, baris pertama (L1)

c (mm)

1800

Pusat beban, baris kedua (L2)

C (mm)

3860

Pusat beban, baris ketiga (L3)

C (mm)

6400

Pusat gandar ke pusat penyebar (L1-1/2 tinggi)

x (mm)

2800/2600

Jarak roda

y (mm)

6400

DIMENSI

Sudut angkat boom, naikkan/turunkan

/ (/ ijazah)

61/0

Ledakan ketinggian diturunkan

h1 (mm)

4945

Ketinggian angkat (L1, L2, L3)

h3 (mm)

15900/14100/11350

Ketinggian, ledakan dilanjutkan

h4 (mm)

19000

Ketinggian kabin

h6 (mm)

3900

Ketinggian, tempat duduk pengendali

h7 (mm)

2840

Ketinggian gandingan menunda

h10 (mm)

600

Ketinggian kunci pusing diturunkan

h13 (mm)

1495

Panjang keseluruhan dengan penyebar

l1 (mm)

11618

Panjang keseluruhan

l2 (mm)

8410

Lebar keseluruhan

b1/b2 (mm)

4180/3400

Lebar hamparan 20'/40'

b3 (mm)

6050/12150

Kelegaan tanah min.

m1 (mm)

345

Kelegaan tanah, tengah jarak roda

m2 (mm)

300

Menyusun lorong 20' kontena

Ast (mm)

10225

Menyusun lorong 40' kontena

Jejari pusingan

Ast (mm)

13050

Min. jarak titik pivoting

Wa (mm)

8605

Min. jarak titik pivoting

b13 (mm)

3400

Lebar roda, roda hadapan

b10 (mm)

3030

Lebar roda, roda belakang

b11 (mm)

2786

BERAT BADAN

Berat (tanpa/bermuatan)

kg

71400/116400

Beban pada gandar pemacu (tanpa/sarat)

kg

36400/101900

Beban pada gandar stereng (tanpa / sarat)

kg

35000/14500

PRESTASI

Kelajuan perjalanan (tanpa/sarat)

Km/j

25/21

Kebolehgredan (tanpa/sarat)

%

30/28.8

Daya tarikan (tanpa/bermuatan)

Kn

325

Kelajuan mengangkat (tanpa/bermuatan)

m/s

0.39/0.28

Menurunkan kelajuan (tanpa/bermuatan)

m/s

0.39/0.39

KABIN

Kabin tertutup boleh alih

Dilengkapi dengan A/C, fungsi penyejukan/pemanasan

Tahap bunyi di tempat duduk pemandu

dBA

74

ENJIN

Jenama

CUMMINS

taip

QSM11

No. silinder/anjakan

6/10820 cm3

Nilai kuasa @ nilai kelajuan

250kw @ 2100rpm

Maks. tork

1674Nm@ 1500rpm

Nilai arus alternator

150A

Bateri

24V

PENULARAN

Jenama

ZF/5WG261 AUTO

taip

Auto-anjakan/saling kunci

Jenis klac

Penukar tork

Gear no.

5F/3R

TAYAR

Memandu roda

18.00-25 40PR

Roda stereng

18.00-25 40PR

taip

Pneumatik

Tekanan

10 bar

Kuantiti, depan/belakang

4/2

KAPASITI TANGKI

Tangki minyak hidraulik

L

800

Tangki bahan api

L

500

DRIVE AXLE

Jenama

Kessler/Jerman

Model

D102PL341

GOR PEMANDU

Jenama

Kessler/Jerman

Model

L102

Kemudi

Silinder tindakan berganda

SISTEM BREK

Servis brek

Cakera basah hidraulik

Brek parkir

Brek cakera yang dilepaskan elektrik, didayakan apabila kuasa dimatikan

SISTEM HIDRAULIK

Pam omboh berkembar

Maks. tekanan: 310 bar

Sistem pengesan beban

Penyejuk hidraulik dengan motor elektrik

Tangki minyak brek berasingan

BOOM

2x Silinder angkat tindakan dwi

1x Silinder lanjutan tindakan dwi

PENYEBAR

Mengendalikan bekas ISO 20'-40'

2x silinder redaman

2x kotak gear & sistem brek

Jenama

SP45

Putar darjah

-105 darjah /+195 darjah

Anjakan sisi

-800/+800mm

KESELAMATAN LORI

Sistem paparan ralat

Sistem kaunter untuk bekas

Sistem penimbang (ketepatan rendah)

Sistem anti-beban elektrik

Sistem kawalan bas bas penuh

Interlock tukar gear arah

Brek letak kereta didayakan apabila kuasa dimatikan

Suis tempat duduk

KESELAMATAN PENYEBAR

Mengunci/membuka kunci hanya selepas pendaratan yang betul

Mengangkat/menurunkan hanya apabila 4 twistlock pada kedudukan yang sama

Suis had putaran antiperlanggaran
