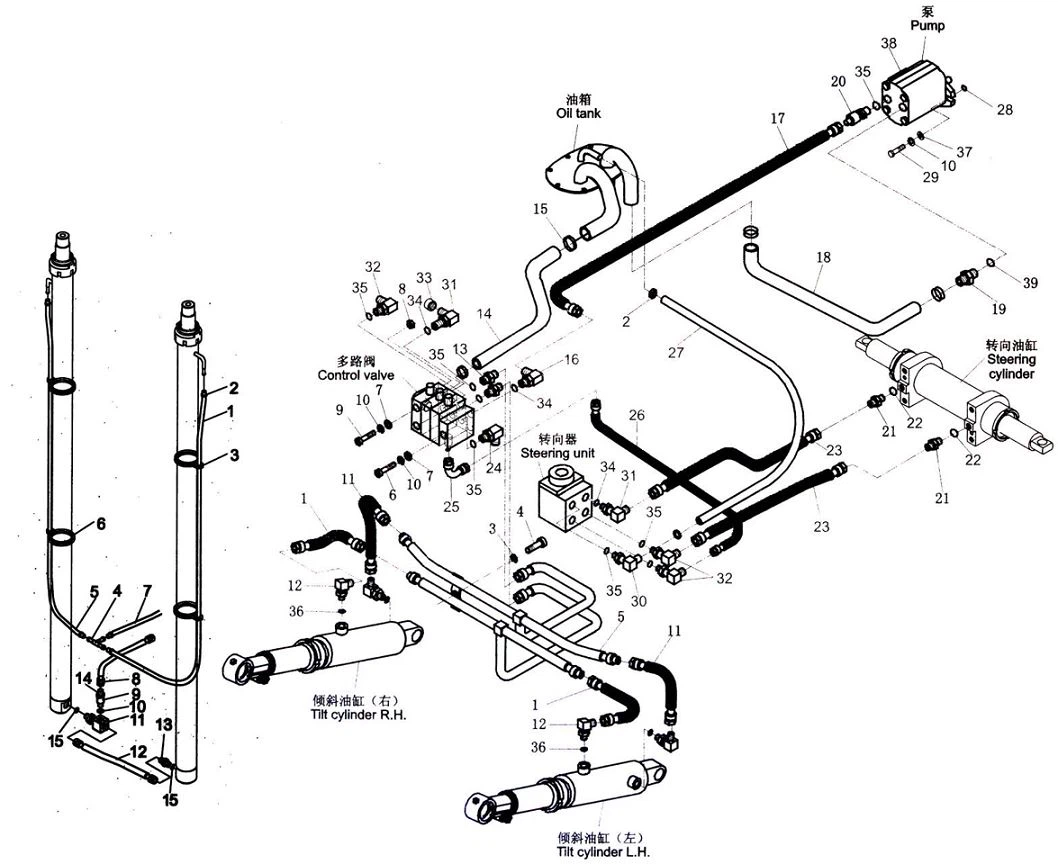

Apakah sistem hidraulik dalam aforklift? What is the working principle?
Pam Gear Hidraulik -
Fungsi: Menukar output tenaga mekanikal oleh enjin diesel kepada tenaga tekanan minyak hidraulik, sebagai mekanisme kuasa dalam sistem hidraulik
Prinsip kerja
Apabila gear berputar mengikut arah yang ditunjukkan dalam rajah, gigi gear dalam ruang sedutan minyak di sebelah kanan ditanggalkan, dan isipadu ruang pengedap meningkat secara berterusan, yang membentuk sedutan minyak dan dibawa ke dalam ruang tekanan minyak di sebelah kiri dengan gigi gear berputar. Gigi gear di ruang tekanan minyak kiri disambungkan secara berterusan, yang mengurangkan kelantangan ruang pengedap, dan minyak diperah dan dilepaskan ke sistem. Ini ialah proses sedutan minyak dan tekanan minyak pam gear. Talian sentuhan permukaan gigi pada titik meshing sentiasa memainkan peranan untuk memisahkan ruang tekanan tinggi dan rendah, jadi tidak perlu menetapkan mekanisme pengedaran khas dalam pam gear.
Mekanisme kawalan hidraulik - injap berbilang-hala
Fungsi: Kawal arah, aliran dan tekanan aliran cecair untuk memastikan peranti yang berfungsi dapat berfungsi dengan lancar dan harmoni
Pada masa ini, forklift menggunakan injap berbilang-cara baharu CDB, struktur cip, injap undur gelongsor bersepadu, injap pengalih dan injap limpahan.
Injap arah gelongsor
Fungsi: Gunakan pergerakan relatif antara teras injap dan badan injap untuk membuka dan menutup litar minyak, dengan itu menukar arah aliran cecair, supaya penggerak hidraulik boleh memulakan, menghentikan atau menukar arah pergerakan
Struktur: badan utama dan mekanisme manipulasi dan kedudukan
Injap pengalih
Fungsi: Menyediakan minyak hidraulik dengan aliran dan tekanan berterusan ke gear stereng untuk digunakan dalam stereng
Injap pelega
Fungsi: memastikan tekanan dalam sistem hidraulik pada asasnya tetap dan mengelakkan sistem daripada beban berlebihan
Prinsip: Apabila sistem berfungsi secara normal, port injap ditutup, dan aliran keluaran pam hidraulik semuanya memasuki penggerak. Apabila sistem terlebih beban, apabila tekanan sistem melebihi nilai yang ditetapkan injap pelega, injap pelega terbuka dengan cepat, minyak mengalir kembali ke tangki minyak, dan tekanan sistem tidak meningkat, memastikan keselamatan sistem .
CDB's new multi-way valve adopts a direct-acting relief valve, as shown in the figure, which uses the hydraulic pressure acting on the effective area of the valve core to directly balance the spring force to work.
Injap pengehad kelajuan
Fungsi: Mengelakkan barang daripada jatuh dengan cepat akibat kegagalan sistem hidraulik seperti ralat operasi atau paip minyak pecah.
Struktur: injap pelega pendikit-sehala
Lokasi pemasangan: berhampiran salur masuk minyak silinder pengangkat hidraulik
